Бетон

Ако историјата на човештвото традиционално ја делиме на камено, бронзено и железно доба, тогаш модерната ера без никакво двоумење може да се нарече „доба на бетонот“. Бетонот е најексплоатираниот материјал произведен од човекот на планетата Земја, со годишна потрошувачка која ја надминува вкупната тежина на сите други градежни материјали заедно. Сепак, неговата перцепција кај пошироката јавност често е сведена на сивило, бруталистичка архитектура и монотони градски пејзажи. Зад оваа очигледна едноставност се крие еден од најкомплексните и најфасцинантните хемиски системи, чии корени допираат длабоко во антиката, чија злоупотреба ја дефинираше воената машинерија на минатиот век, а чија иднина се потпира на напредните сознанија за молекуларната распределба и аналитичката прецизност.

Мистеријата на Opus Caementicium

Иако раните облици на сурови малтери биле користени уште од напредните цивилизации на Блискиот Исток и Египет, вистинското раѓање на она што денес го нарекуваме хидрауличен бетон се случува во Римската Империја. Римјаните го развиле материјалот познат како opus caementicium, кој им овозможил да изградат архитектонски чуда како што се Пантеонот (чија купола сè уште е најголемата неармирана бетонска купола во светот) и Колосеумот, кои пркосат на времето и на сеизмичките активности повеќе од две илјади години.

Клучот за долговечноста на римскиот бетон лежи во неговата специфична геохемиска формула. За разлика од модерниот Портланд бетон, кој се потпира на вештачки калциниран варовник и глина, Римјаните користеле мешавина од гасена вар и вулкански пепел, по потекло од регионот околу Неаполскиот Залив, познат како пуцолана (pulvis puteolanus) а кај нас како туф.

Хемиски гледано, процесот започнува со калцинација на калциум карбонат во вар, проследено со негово хидрирање (гасење):

CaCO₃(s)+топлина→CaO(s)+CO₂(g)

CaO(s)+H₂O(l)→Ca(OH)₂(aq)

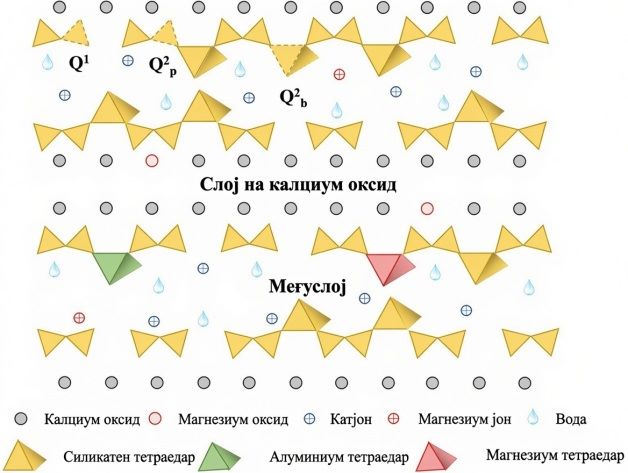

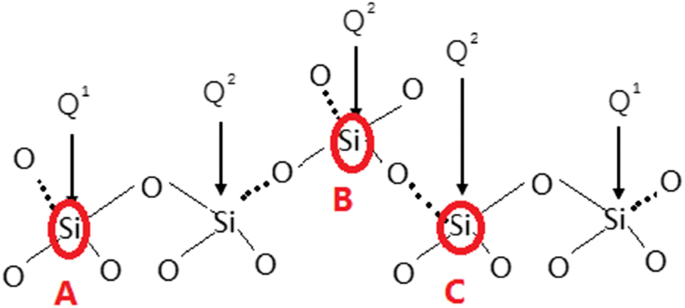

Кога оваа гасена вар Ca(OH)₂ ќе се измеша со вулканскиот пепел, кој е богат со аморфен силициум диоксид (SiO₂) и алуминиум оксид (Al₂O₃), се случува таканаречената пуцоланска реакција. Калциум хидроксидот реагира со силикатите на собна температура во присуство на вода, формирајќи нерастворливи кристални фази на калциум-силикат-хидрат (C-S-H) и калциум-алуминат-силикат-хидрат (C-A-S-H):

Ca(OH)₂+SiO₂+H₂O→Ca-Si-H (гел)

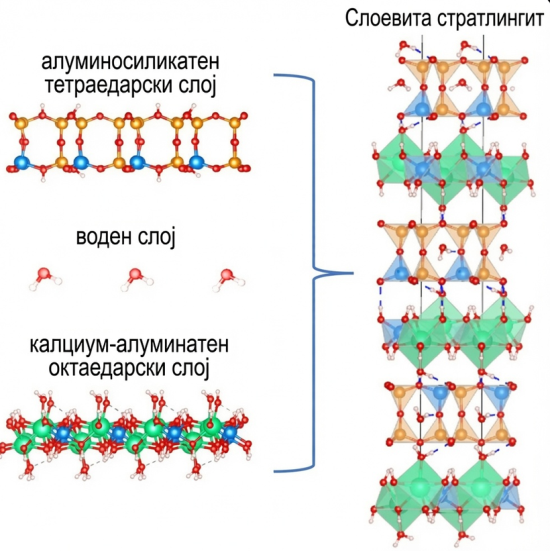

Најфасцинантниот аспект на римскиот морски бетон, кој неодамна беше разоткриен со напредни рендгенски анализи, е присуството на реткиот минерал наречен стратлингит (Ca₂Al(AlSi)O₂(OH)₁₀⋅2.5H₂O). Кога морската вода продира низ микропукнатините на римските столбови, таа реагира со преостанатите вулкански кристали (како филипсит), предизвикувајќи секундарна кристализација на тоберморит и стратлингит. Овие кристали никнуваат внатре во пукнатините и го засилуваат материјалот, што значи дека римскиот бетон, наместо да пропаѓа, всушност станува структурно поцврст преку контакт со солената вода. Тоа е совршен пример за природно инспириран „самозалечувачки“ хидрогел пред неговото модернодефинирање.

Со падот на Римската Империја, тајната на пуцоланскиот бетон беше изгубена за речиси еден милениум. Средновековните градители се вратиле на обичните воздушни малтери, кои се стврднувале бавно, исклучиво преку реакција со јаглеродниот диоксид од воздухот (карбонатизација), процес кој е бескорисен под вода.

Преродувањето се случува во екот на Индустриската револуција во Велика Британија. Во 1824 година, Џозеф Аспдин патентирал материјал кој го нарекол Портланд цемент, бидејќи неговата боја и цврстина потсетувале на природниот градежен камен од островот Портланд. Аспдин согорувал прецизно одредена смеса на мелен варовник и глина во печка, создавајќи нов клинкер кој по мелењето и реакцијата со вода давал незапамтени хидраулични својства.

Во дваесеттиот век, бетонот престана да биде само градежен материјал и стана клучен инструмент за остварување на геополитички цели и тоталитарна моќ. Во Нацистичка Германија, Третиот Рајх го инструментализираше бетонот во две насоки: мегаломанска пропагандна архитектура и несовладливи воени фортификации.

Алберт Шпер, главниот архитект на Хитлер, ја замислил реорганизацијата на Берлин во мегалополисот „Германија“. Централниот објект, Volkshalle (Народна сала), требало да биде покриен со бетонска купола толку колосална (со дијаметар од 250 метри), што во нејзината внатрешност би се формирале сопствени микроклиматски услови и „внатрешен дожд“ од кондензацијата на здивот на 180.000 посетители.

За да тестираат дали берлинското мочурливо тло може да ја издржи тежината на овие масивни бетонски структури, нацистите во 1941 година го изградија Schwerbelastungskörper – огромен, цврст бетонски цилиндар со тежина од 12.600 тони, кој и денес стои во Берлин како нем споменик на тоталитарното лудило.

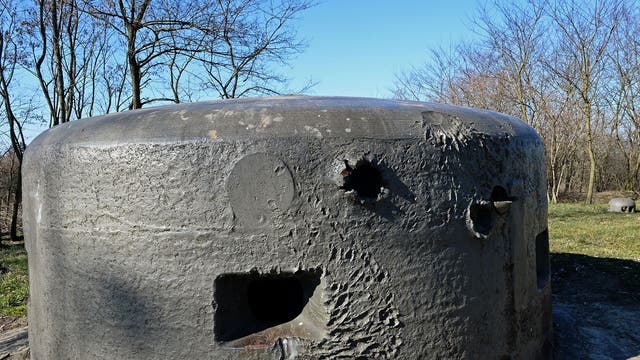

Атлантскиот Бедем: Најекстремната воена примена на бетонот се случи меѓу 1942 и 1944 година, кога Нацистичка Германија изгради фортификациска линија долга 5.000 километри долж брегот на Атлантикот. Потрошени се над 17 милиони кубни метри бетон за изградба на бункери, подморнички бази и противтенковски препреки. Овој проект беше реализиран преку брутална експлоатација на принудна работна сила – десетици илјади воени заробеници во рамките на организацијата „Тот“, со што бетонот стана директен материјален симбол на страдањето и репресијата.

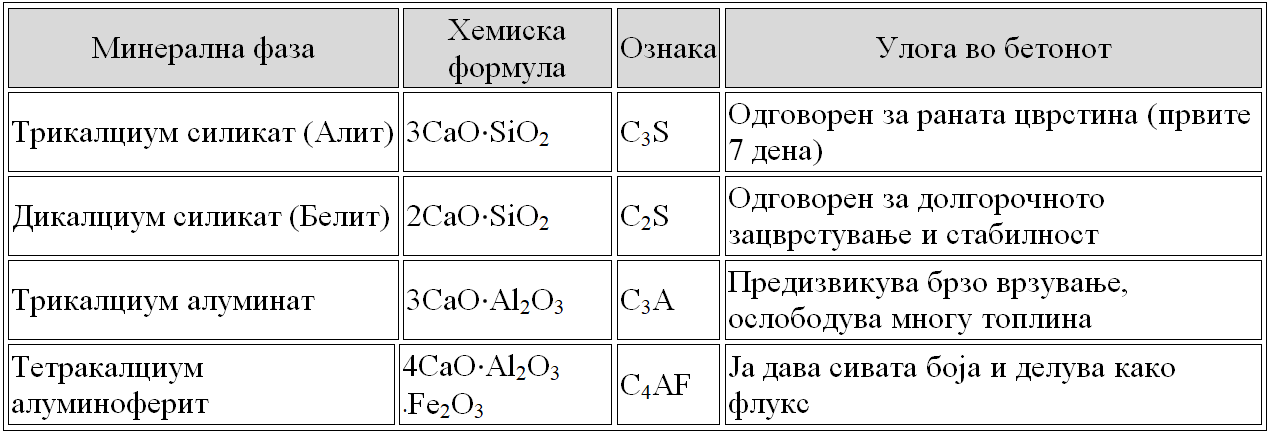

Денес, бетонот повеќе не се смета за случајна мешавина на песок, цемент и вода, туку за високоинженерски нанокомпозитен материјал. Клучот за неговата цврстина лежи во контролирањето на процесот на хидратација на главните минерални фази во цементниот клинкер:

Главната реакција на хидратација која ја дефинира структурата на современиот бетон гласи:

2(3CaO⋅SiO₂)+6H₂O→3CaO⋅2SiO₂⋅3H₂O+3Ca(OH)₂

Продуктот 3CaO⋅2SiO_2⋅3H₂O е фамозниот C-S-H гел (калциум-силикат-хидрат), кој формира мрежа од испреплетени нановлакна и делува како „лепак“ кој ги поврзува агрегатите во компактна целина.

За да се постигнат бетонски смеси со високи перформанси (High-Performance Concrete - HPC), денес се користат напредни хемиски адитиви како што се суперпластификаторите на база на поликарбоксилатни етери (PCE). Овие сурфактанти се адсорбираат на површината на цементните честички и, преку процеси на стерична и електростатска репулзија, го спречуваат нивното флокулирање. Ова овозможува драстично намалување на количеството на слободна вода во смесата (низок водоцементен фактор, w/c<0.30), што резултира со екстремно густа структура со минимална порозност.

Во контекст на раздвојувањето, оптимизацијата и анализата на овие комплексни полимерни системи и цементни екстракти, современите лаборатории индиректно се потпираат на методологии кои историски потсетуваат на класичните аналитички техники.

Смирно како што раните хемиски истражувања бараа прецизна распределба на супстанците меѓу фазите врз основа на нивните коефициенти за да се изолираат чисти микрограмски количини на органски соединенија или биомолекули од комплексен хаос, така и денешната напредна хемија на материјали користи софистицирани течни екстракции, хроматографски методи (HPLC) и ротациони испарувачи. Овие алатки овозможуваат прецизна сепарација, чистење и детална карактеризација на синтетизираните полимерни адитиви пред тие да бидат имплементирани во бетонската матрица. Без оваа прецизна контрола на фазите, невозможно би било да се предвиди однесувањето на бетонот при екстремни притисоци.

Денес, најголемиот предизвик пред хемијата на бетонот е еколошкиот отпечаток – производството на цемент генерира околу 8% од глобалните емисии на CO₂. Науката реагира со развој на геополимери (алкално активирани алуминосиликатни материјали) и цементи со ниска содржина на јаглерод кои го апсорбираат CO₂ за време на нивното стврднување. Со повторно откривање на тајните на римските мајстори и нивно комбинирање со нанотехнологијата и прецизната молекуларна контрола, бетонот продолжува да еволуира од груб сив градежен елемент во интелигентен материјал на иднината.
